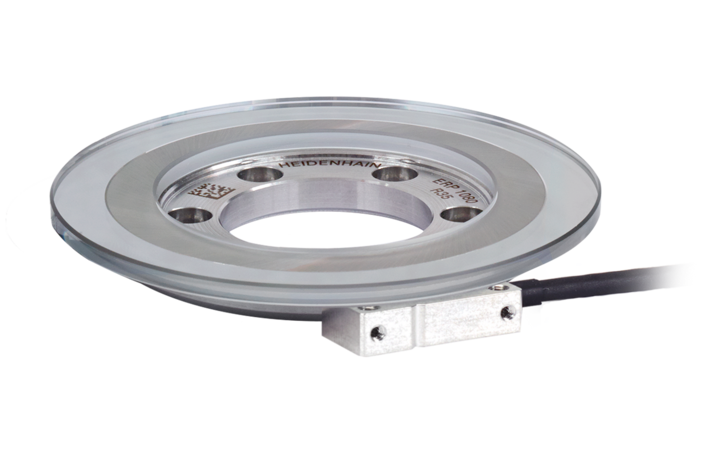

Baureihe ERP 1000

Inkrementale optische Winkelmessgeräte
mit sehr hoher Auflösung und Genauigkeit

  • Sehr hohe Auflösung und Genauigkeit
  • Kleine Masse und geringes Massenträgheitsmoment
  • Integrierte LED-Funktionsanzeige
  • Teilungsgenauigkeit: ±0,9” bis ±4”
  • Signalperioden: 23 000 bis 63 000
  • Durchmesser: 57 mm bis 151 mm
  • Schnittstellen: TTL, 1 VSS, EnDat 2.2

Integrierte Funktionsanzeige

Eine mehrfarbige LED im Stecker des ERP 1010 und ERP 1070 erlaubt die qualifizierende Beurteilung der Inkrementalsignale und eine Kontrolle des Referenzmarkensignals. Die Signalqualität wird durch farbliche Abstufungen signalisiert – ein Überfahren der Referenzmarke mit einer blauen LED.

Hochgenaue Abtastung

Kleinste Messschritte bei gleichzeitig höchster Genauigkeit: die Winkelmessgeräte der Baureihe ERP 1000 arbeiten nach dem interferentiellen Abtastprinzip. Als Maßverkörperung dient ein Phasengitter, das auf einen Teilungsträger aus Glas aufgebracht ist.

Konstante Signalqualität

Der von HEIDENHAIN entwickelte ASIC HSP 1.0 garantiert eine konstant hohe Güte der Abtastsignale. Nimmt die Signalamplitude ab, regelt der ASIC durch Anheben des LED-Stroms nach. Bei Verschmutzung wird so die ideale Signalform beibehalten. Der Rauschanteil bleibt gleichzeitig konstant gering.

Praxistaugliche Montage

Kleine Signalperioden erfordern normalerweise sehr enge Anbautoleranzen für den Abstand vom Abtastkopf zur Maßverkörperung. Die Baureihe ERP 1000 ist dank großzügiger Toleranzen besonders montagefreundlich. Dabei wird die Qualität der Ausgangssignale innerhalb der Toleranzen kaum beeinflusst.

Produktvarianten

Modulare Winkelmessgeräte bestehen aus einem Teilkreis und einem Abtastkopf. Wählen Sie bitte in den Listen die beiden Teilkomponenten entsprechend aus. Für eine weitere Beratung kontaktieren Sie unseren Vertrieb gerne telefonisch, per E-Mail oder über unser Kontaktformular.

Teilkreis
Abtastkopf
