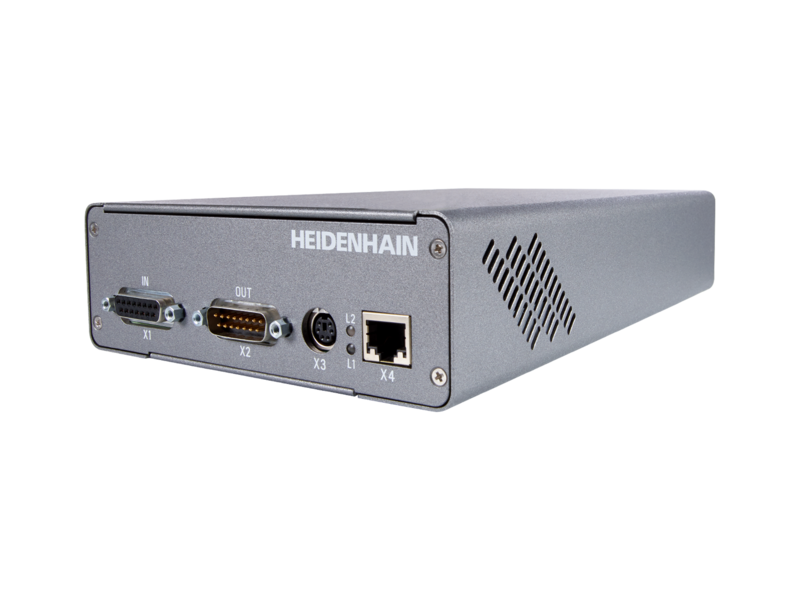

PWM 21

Prüfgerät

PWM 21

Einsatzgebiet

• Funktionskontrolle von absoluten und inkrementalen HEIDENHAIN-Messgeräten
• Anbauassistent für ExI, LIP 200, LIC 4000 und weitere

Messgerät-Eingang

nur für HEIDENHAIN-Messgeräte

• EnDat 2.1 oder EnDat 2.2 (Absolutwert mit bzw. ohne Inkrementalsignale)
• DRIVE-CLiQ
• Fanuc Serial Interface
• Mitsubishi high speed interface
• Panasonic Serial Interface
• Yaskawa Serial Interface
• SSI
• 1 VSS (3 VSS nur für Servicezwecke)
• 1 VSS mit Z1-Spur
• 11 µASS (25 µASS nur für Servicezwecke)
• TTL
• HTL (über Signaladapter, nur für Servicezwecke)

Messgerät-Ausgang

Durchschleifbetrieb für bestimmte Schnittstellen (siehe Funktionsumfang > Diagnose);
(für eine galvanische Trennung ist ein ­Signaladapter SA 100 oder SA 110 erforderlich)

Schnittstelle

USB 2.0 (High Speed)

Spannungsversorgung

AC 100 V bis 240 V (±10 %), 50 Hz bis 60 Hz (±2 Hz)

DC 24 V (±2,4 V)

Leistungsaufnahme ca. 20 W

Arbeitstemperatur

0 °C bis 45 °C

Schutzart EN 60 529

IP20

Abmessungen

ca. 258 mm × 154 mm × 55 mm
